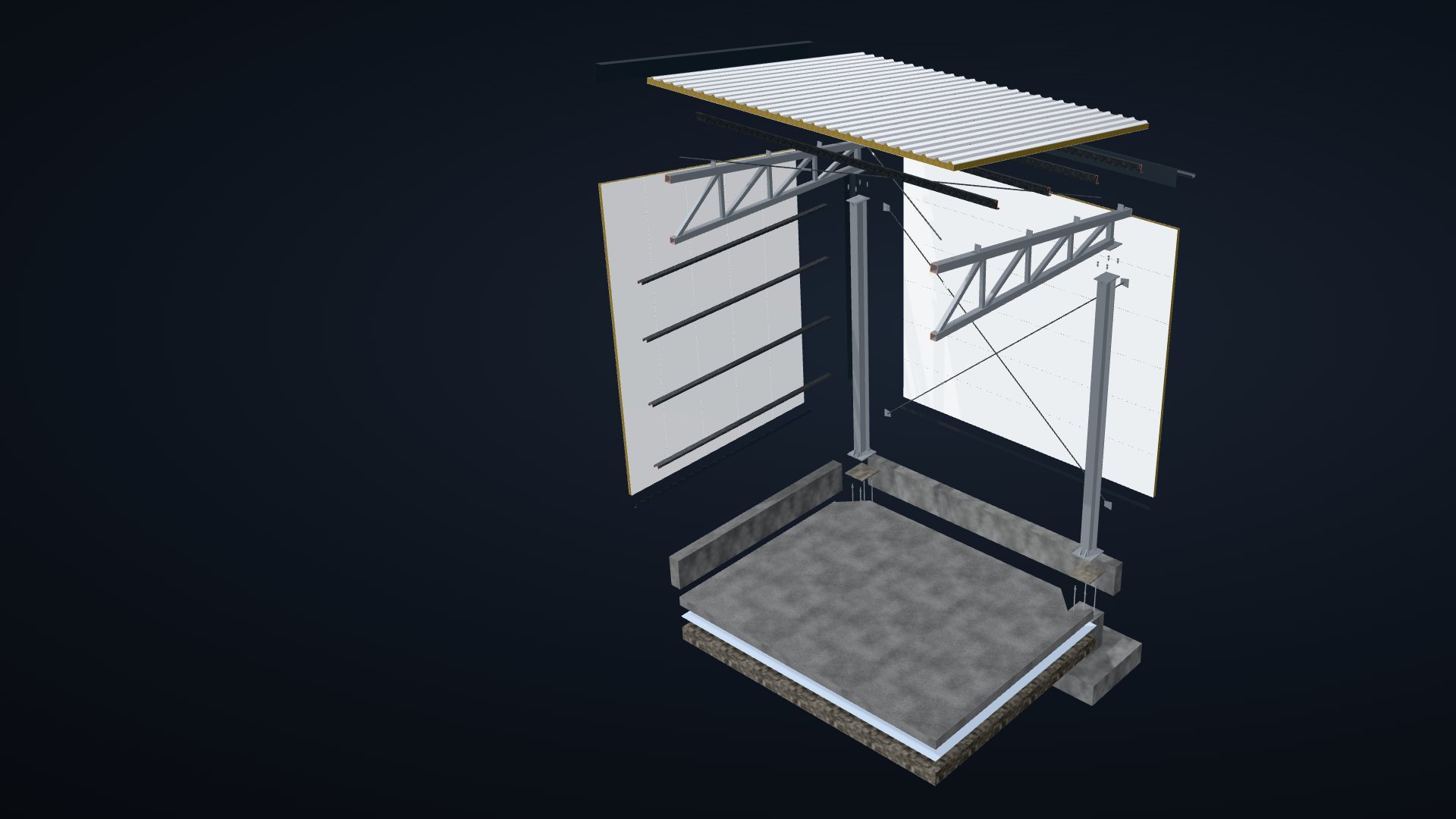

Това е ъгълът на халето от „Процес“: 20 на 30 метра, 6 метра до фермите. Превъртете и халето ще се разглоби на части, от фундамента до улука.
Основата стои в земята и държи всичко. Рамката е стоманата, която носи покрива и поема вятъра. Обвивката пази от дъжд, вятър и студ. Подът е отделна плоча вътре в халето. Ето как се дели цената на примерното хале:
Всяка колона стъпва на свой единичен фундамент. Широката плоча долу разпределя товара в почвата. Стъпката отгоре носи колоната. Армировката вътре поема опъна. По стените минава бетонен цокъл, на който стъпват панелите.
Размерите идват от проекта и от почвата на място.
Етап 04 в „Процес“Четири анкерни болта на колона, с кука в долния край. Залагат се в стъпката, преди да се излее бетонът. Колоната стъпва на тях с опорната си плоча и се затяга с гайки. Под плочата има слой подливка, който запълва неравностите на бетона.
Преди бетона болтовете се мерят по височина и разстояние.
Етап 03 в „Процес“Двутавров профил от горещо валцувана стомана. В цеха се реже, заварява се опорната плоча и се грундира. На обекта се вдига с кран и се затяга. Колоната носи покрива и поема вятъра, който натиска стената.
Всяка колона се проверява по отвес, преди да се затегне.
Етап 06 в „Процес“Решетъчна ферма от кутиеобразни профили. Горният пояс е натиснат, долният е опънат, а диагоналите и стойките ги държат заедно. Така 20 метра се покриват без колона по средата.
Всеки елемент излиза от цеха с номер от монтажната схема.
Етап 07 в „Процес“Тук фермата стъпва на колоната. Опорната плоча на фермата ляга върху главата на колоната и двете се стягат с четири болта. Под главата на болта и под гайката има шайби.
Болтовете се затягат до силата от проекта.
Етап 07 в „Процес“Кръстатите връзки пазят рамката да не се изкриви от вятъра. Слагат се в крайните полета, по стената и по покрива. Всеки прът има обтегач. С него прътът се опъва, докато рамката застане в отвес.
Преди панелите рамката се мери още веднъж по оси и нива.
Етап 08 в „Процес“Столиците вървят по покрива от ферма до ферма. Ригелите вървят по торцовата стена. На тях се захващат панелите. Огънати са на студено от поцинкована ламарина, затова са леки, а цинкът ги пази от ръжда.
Преди панелите се проверява, че столиците лежат в една равнина.
Етап 08 в „Процес“Сандвич панел: две стоманени ламарини и пяна между тях. Горната ламарина има ребра, по които водата се оттича. Пяната държи топлината и прави панела твърд. Панелът се захваща за столиците с винтове с гумена шайба.
Панелите се редят от стрехата към билото, със застъп и уплътнение.
Етап 09 в „Процес“Същият тип панел, но с гладко лице. По дългите стени панелите лежат хоризонтално, от колона до колона. По торцовите стоят вертикално и се захващат за ригелите. Цветът се избира по RAL.
Фугите между панелите се проверяват отвън и отвътре.
Етап 10 в „Процес“Обшивките затварят ъглите, стрехата и ръба на покрива, за да не влиза вода в панелите. Водооткапът над цокъла отвежда водата встрани от бетона. Улукът събира водата от покрива, а водосточната тръба я сваля до земята.
Водата от покрива се отвежда далеч от основите.
Етап 11 в „Процес“Подът е отделна плоча и не носи колоните. Отдолу има трамбован чакъл и фолио. Отгоре е армиран бетон, шлайфан до гладко. Около колоните остава фуга във форма на ромб, за да не се напука плочата.
Подът се шлайфа, щом бетонът стане достатъчно твърд, за да издържи машината.
Етап 12 в „Процес“Снегът тежи на покрива. Панелите предават товара на столиците, те на фермите, фермите на колоните, колоните на фундаментите, а фундаментите на почвата. Затова всяка част се смята за товара, който идва отгоре.
Конструкцията се смята за снега и вятъра на мястото, където ще стои.
Етап 00 в „Процес“Така изглежда ъгълът, когато халето е готово. Отвън се виждат панелите, обшивките и улукът. Всичко останало, което видяхте досега, е вътре в тях и под тях.
Числата са от същото примерно хале от „Процес“: 20 на 30 метра, 600 м². При вашия обект делът на всеки слой зависи от размерите, терена и покритието. Точните цени ги даваме писмено, в офертата след огледа.
| Слой | Какво включва | Цена |
|---|---|---|
| Основа | Оглед, изкоп, армировка, бетон | 18 000 €13 % |
| Рамка | Колони, ферми, връзки, столици, монтаж | 45 400 €33 % |
| Обвивка | Покрив, стени, врати, прозорци, обшивки | 53 000 €38 % |
| Под | Индустриален под и осветление | 23 000 €16 % |
| Общо | 139 400 €≈ 230 €/м² без ДДС |
Цените са ориентировъчни пазарни стойности за 2026 г., без ДДС, за примерното хале от „Процес“. Профилите и размерите на частите са примерни. Точните излизат от конструктивния проект.
